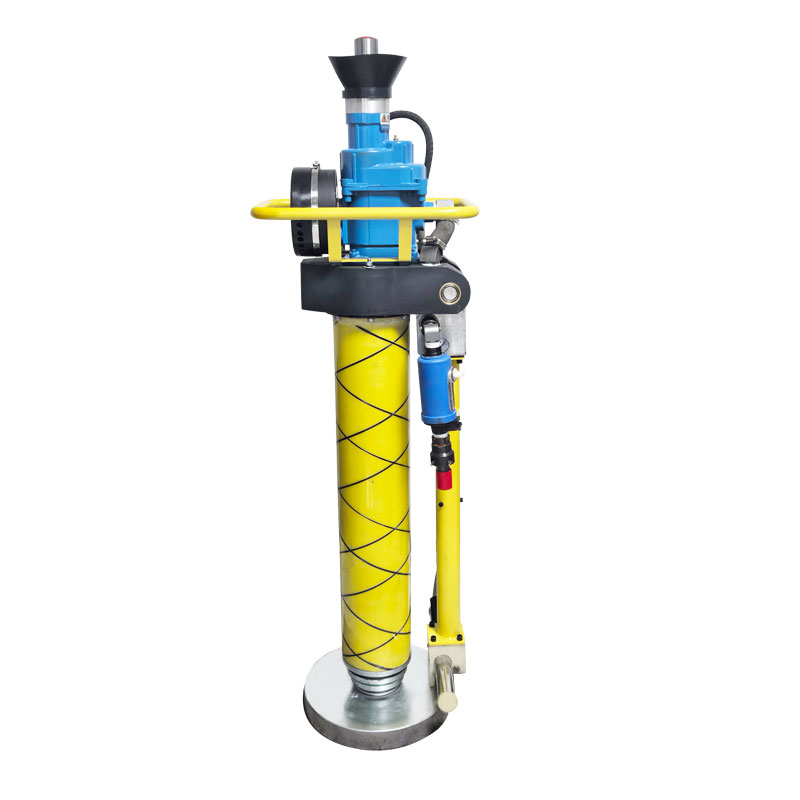

  • MQT 130/4.2 Pneumatic Anchor Rod Drill - 0 MQT 130/4.2 Pneumatic Anchor Rod Drill - 0

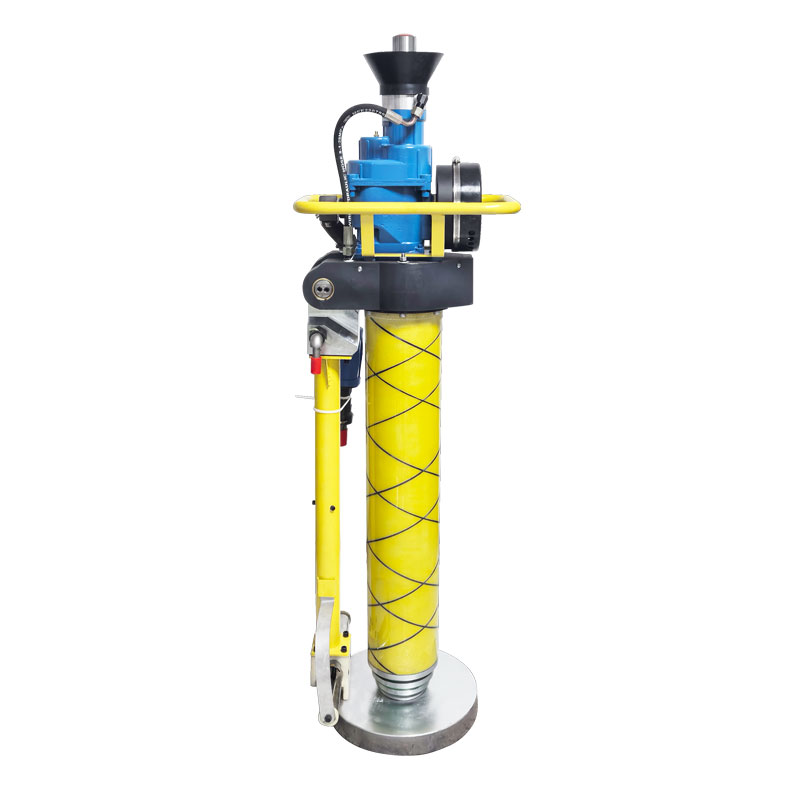

  • MQT 130/4.2 Pneumatic Anchor Rod Drill - 1 MQT 130/4.2 Pneumatic Anchor Rod Drill - 1

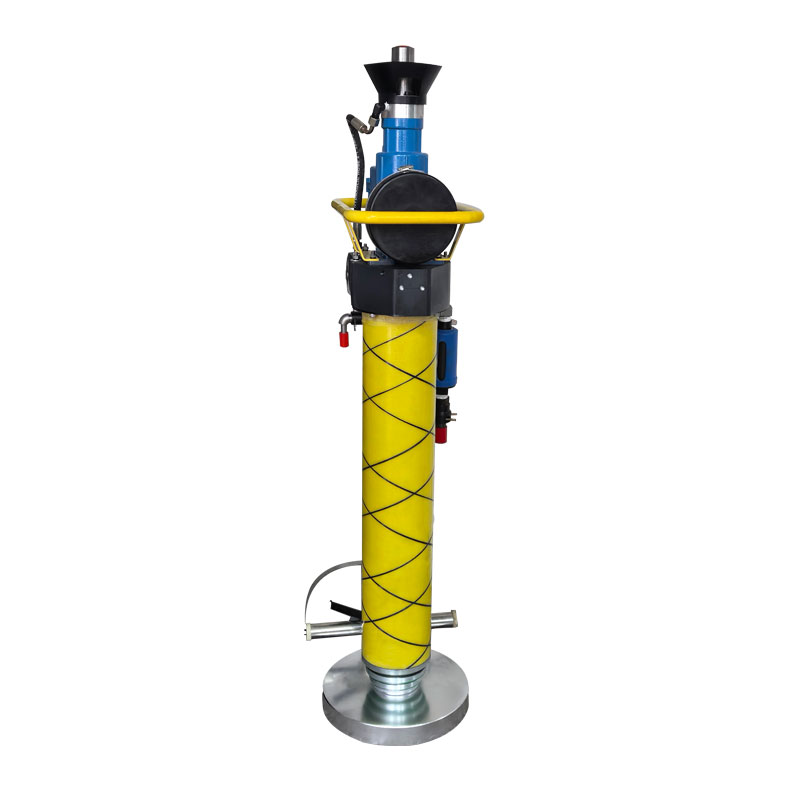

  • MQT 130/4.2 Pneumatic Anchor Rod Drill - 2 MQT 130/4.2 Pneumatic Anchor Rod Drill - 2

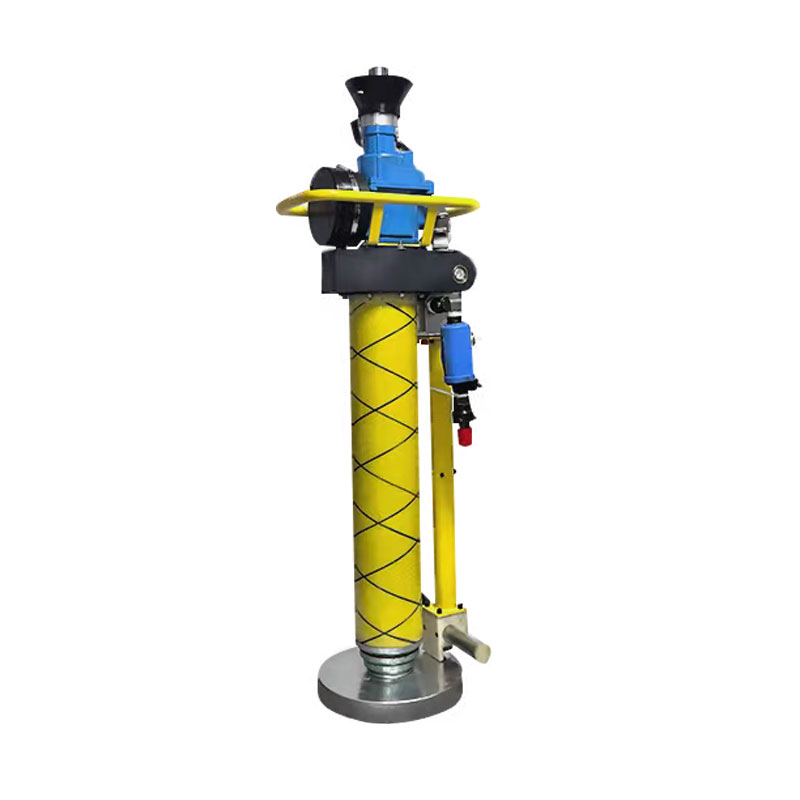

  • MQT 130/4.2 Pneumatic Anchor Rod Drill - 3 MQT 130/4.2 Pneumatic Anchor Rod Drill - 3

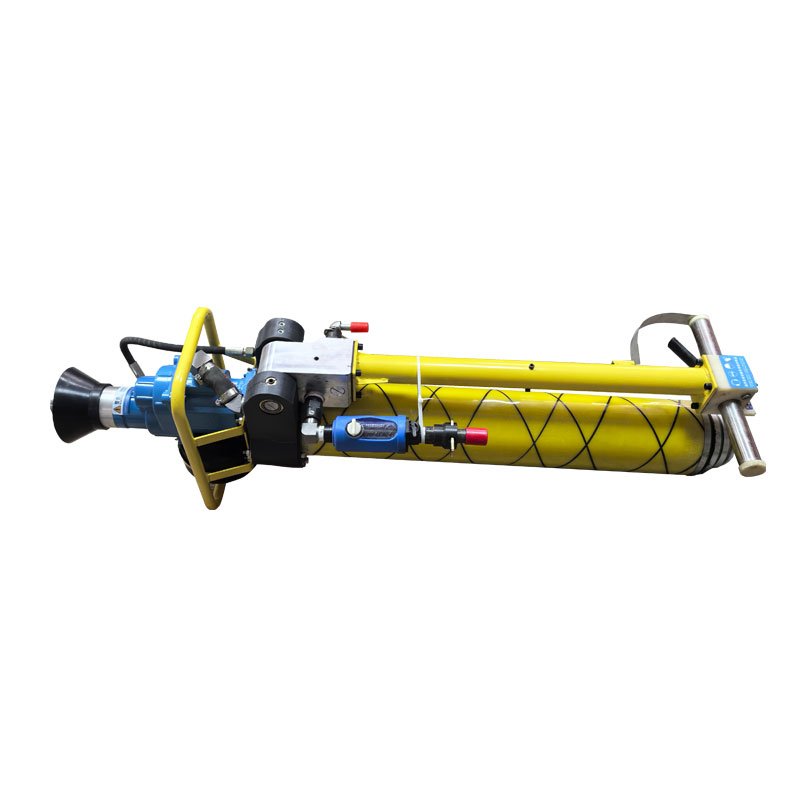

  • MQT 130/4.2 Pneumatic Anchor Rod Drill - 4 MQT 130/4.2 Pneumatic Anchor Rod Drill - 4

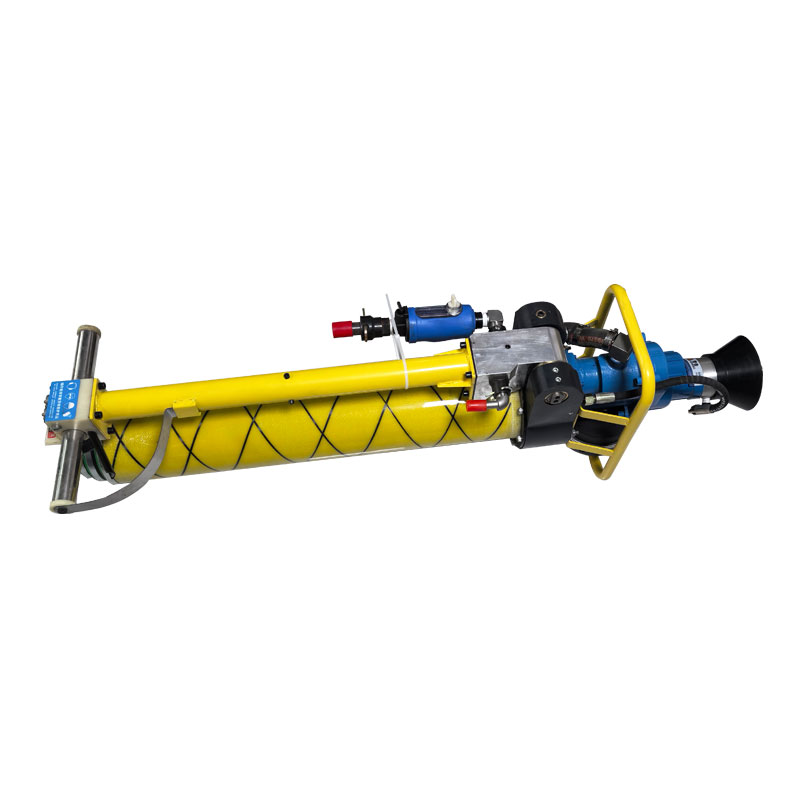

  • MQT 130/4.2 Pneumatic Anchor Rod Drill - 5 MQT 130/4.2 Pneumatic Anchor Rod Drill - 5
  • MQT 130/4.2 Pneumatic Anchor Rod Drill - 6 MQT 130/4.2 Pneumatic Anchor Rod Drill - 6

MQT 130/4.2 Pneumatic Anchor Rod Drill

Ως ένας από τους επαγγελματίες κατασκευαστές στην Κίνα, η CMM θα ήθελε να σας παρέχει το τρυπάνι Pneumatic Anchor Rod Drill MQT 130/4.2. Και θα σας προσφέρουμε την καλύτερη εξυπηρέτηση μετά την πώληση και έγκαιρη παράδοση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η CMM, ένας αξιόπιστος κατασκευαστής στην Κίνα, είναι πρόθυμος να σας προσφέρει το τρυπάνι πεπιεσμένου αγκύρωσης MQT 130/4.2. Υποσχόμαστε να σας παρέχουμε την καλύτερη υποστήριξη μετά την πώληση και έγκαιρη παράδοση.

Εργα Μονάδα MQT-130/4.2
Εργασιακή πίεση MPa 0.40 0.50 0.63
Ονομαστική ροπή N·m 120 130 150
Ωριαία ταχύτητα σ.α.λ 270 310 330
Κατανάλωση αερίου φορτίου Μ³/λεπτό 6.0 7.0 8.0
Ισχύς εξόδου KW 3.3 4.2 5.1
Ταχύτητα χωρίς φορτίο σ.α.λ 620 660 700
1/2 Ταχύτητα χωρίς φορτίο σ.α.λ 310 330 350
1/2 Ροπή χωρίς φορτίο N·m 100 120 130
Ροπή στασιμότητας N·m 230 260 300
Ροπή εκκίνησης N·m 220 250 290
Μέγιστη ροπή φορτίου N·m 210 240 280
Προωστική δύναμη Επίπεδο 1 KN 2.2 3.0 4.2
Επίπεδο 2 KN 3.0 4.2 5.2
Επίπεδο 3 KN 4.0 5.0 6.5
Προωστικό εγκεφαλικό επεισόδιο Επίπεδο 1 (S) mm 710±20
Επίπεδο 2 (Μ) mm 700±20
Leve3 (L) mm 705±20
Ολικό εγκεφαλικό mm 2115±50
Ταχύτητα πρόωσης ρελαντί m/min 30
Μέγιστο ύψος μηχανής mm 3585±50
Ελάχιστο ύψος μηχανής mm 1470±50
Πίεση νερού έκπλυσης MPa 0,6-1,2
Διάμετρος διάτρησης mm 27
Μήκος βραχίονα λειτουργίας mm 990
Θόρυβος SPL dB(A) 95
Επίπεδο ισχύος ήχου dB(A) 112
Βάρος κιλό 57
Μέγεθος mm 1470X345X365(±20)


Πλεονεκτήματα και μειονεκτήματα του τρυπανιού Pneumatic Anchor Rod MQT 130/4.2:

Πλεονεκτήματα: Το προϊόν έχει μικρό μέγεθος, μικρό βάρος, απλή λειτουργία και άνετη συντήρηση. Υιοθέτηση πνευματικού κινητήρα τύπου γραναζιού, ομαλή λειτουργία και υψηλή αξιοπιστία. Το πνευματικό πόδι από υαλοβάμβακα που σχηματίζεται μία φορά έχει υψηλή αξιοπιστία και μεγάλη διάρκεια ζωής.

Μειονέκτημα προϊόντος: Κατά τη διάρκεια της λειτουργίας, χρειάζεται λίπανση με δοχείο λαδιού, το οποίο έχει αυστηρές απαιτήσεις για την ευθύτητα του σωλήνα γεώτρησης.

Προδιαγραφές χρήσης και σχετικές τεχνικές παράμετροι:

1. Ο αεραγωγός είναι καθαρός και χωρίς υπολείμματα. Κάθε συνδετικό μέρος συνδυάζεται σφιχτά χωρίς διαρροή.

2. Πριν από την εκκίνηση του μηχανήματος, ο εξοπλισμός πρέπει να καθαριστεί και μετά την επανασυναρμολόγηση, θα πρέπει να εγχυθεί λιπαντικό πριν από τη λειτουργία γεώτρησης βράχου. Σε περιβάλλοντα με υψηλό αέριο: Απαγορεύεται η χρήση λιπαντικών ελαίων με χαμηλά σημεία ανάφλεξης και εύκολης ανάφλεξης ή η ανάμιξη εύφλεκτων λιπαντικών βενζίνης ή ντίζελ στο λιπαντικό. Να απαγορεύεται η βίαιη πρόσκρουση στον εξωτερικό σωλήνα του σκέλους αερίου για να αποφευχθεί η δημιουργία ηλεκτρικών σπινθήρων.

3. Ο εξοπλισμός είναι ένας κεντρικός υγρός εξοπλισμός γεώτρησης και η ξηρή γεώτρηση (μηχανή διάτρησης ποδιών αέρα) απαγορεύεται αυστηρά. Η βέλτιστη ρύθμιση για λίπανση είναι 2,5-3ml/Min και θα πρέπει να ελεγχθεί εάν η εξάτμιση περιέχει ομοιόμορφα και ευαίσθητα σταγονίδια λαδιού.

Η αρχή για την επιλογή λιπαντικού λαδιού είναι: όταν η θερμοκρασία περιβάλλοντος είναι υψηλή, το ιξώδες του λιπαντικού είναι υψηλότερο, ενώ όταν η θερμοκρασία περιβάλλοντος είναι χαμηλή, το ιξώδες του λιπαντικού είναι χαμηλότερο.

Συνιστάται να ανατρέξετε στον παρακάτω πίνακα για να επιλέξετε λιπαντικό:


Θερμοκρασία Είδος ΟΧΙ. Ιξώδες cST Συμπύκνωση℃
10-30℃ Λάδι μηχανής Ν46 ≥180 41,1-50,6 (40℃) -10
-10-10℃ Λάδι μηχανής N22 ≥170 19,8-24,2 (40℃) -15
-30--10℃ Λάδι Ψύξης HD-13 ≥160 11,0-15,0 (50℃) -40


4. Ακολουθήστε αυστηρά τις προδιαγραφές λειτουργίας για τη λειτουργία και τη χρήση. Λόγω των κινδύνων θορύβου, σκόνης και κραδασμών που σχετίζονται με τον εξοπλισμό κατά τη λειτουργία, προσέξτε να φοράτε σχετικό προστατευτικό εξοπλισμό για να αποφύγετε βλάβη στην υγεία. Δώστε προσοχή στη ζημιά στο σώμα που προκαλείται από μια σπασμένη ράβδο τρυπανιού.

5. Επιλέξτε ανταλλακτικά H22X108XL (συνολικό μήκος) κατάλληλα για τις απαιτήσεις μεγέθους της ράβδου διάτρησης. Τα πρότυπα ποιότητας αναφέρονται στο πρότυπο GB/T6481-86

6. Η εσωτερική διάμετρος του αγωγού αερίου είναι ≥ 25 mm και η εσωτερική διάμετρος του ελαστικού σωλήνα είναι ≥ 19 mm. Το συνολικό μήκος δεν υπερβαίνει τα 15 μέτρα. Για τη σύνδεση μεταξύ του αεροσυμπιεστή και του σωλήνα αέρα θα πρέπει να χρησιμοποιείται ένας αρκετά παχύς χαλύβδινος σωλήνας.

7. Η εύλογη ισχύουσα πίεση αέρα του προϊόντος είναι 0,4-0,63Mpa και η χαμηλή πίεση αέρα μειώνει σημαντικά την απόδοση. Η υπερβολική πίεση αέρα μειώνει τη διάρκεια ζωής των ανταλλακτικών. Απαγορεύεται η χρήση αυτής της συσκευής για μεγάλο χρονικό διάστημα πάνω από 0,63Mpa.

8. Απαγορεύεται η πίεση ανέμου χαμηλότερη από την πίεση του νερού κατά την εργασία, καθώς αυτό μπορεί να προκαλέσει την είσοδο νερού στο σώμα, να επηρεάσει τη λειτουργία λίπανσης του εξοπλισμού και να προκαλέσει διάβρωση εσωτερικών ανταλλακτικών του εξοπλισμού!

9. Πριν κλείσει ο εξοπλισμός, κλείστε πρώτα το κύκλωμα νερού και εκτελέστε ελαφριά λειτουργία στον εξοπλισμό για να φυσήξετε τους υδρατμούς μέσα στον εξοπλισμό.

10. Κατά τη χρήση του εξοπλισμού, απαγορεύεται αυστηρά η χρήση γυμνών χεριών ή γαντιών για την υποστήριξη περιστρεφόμενων εργαλείων γεώτρησης που βοηθούν στη διάτρηση. Επίσης, μην κρατάτε σφιχτά το πόδι που ανακυκλώνεται για να αποφύγετε ζημιές
